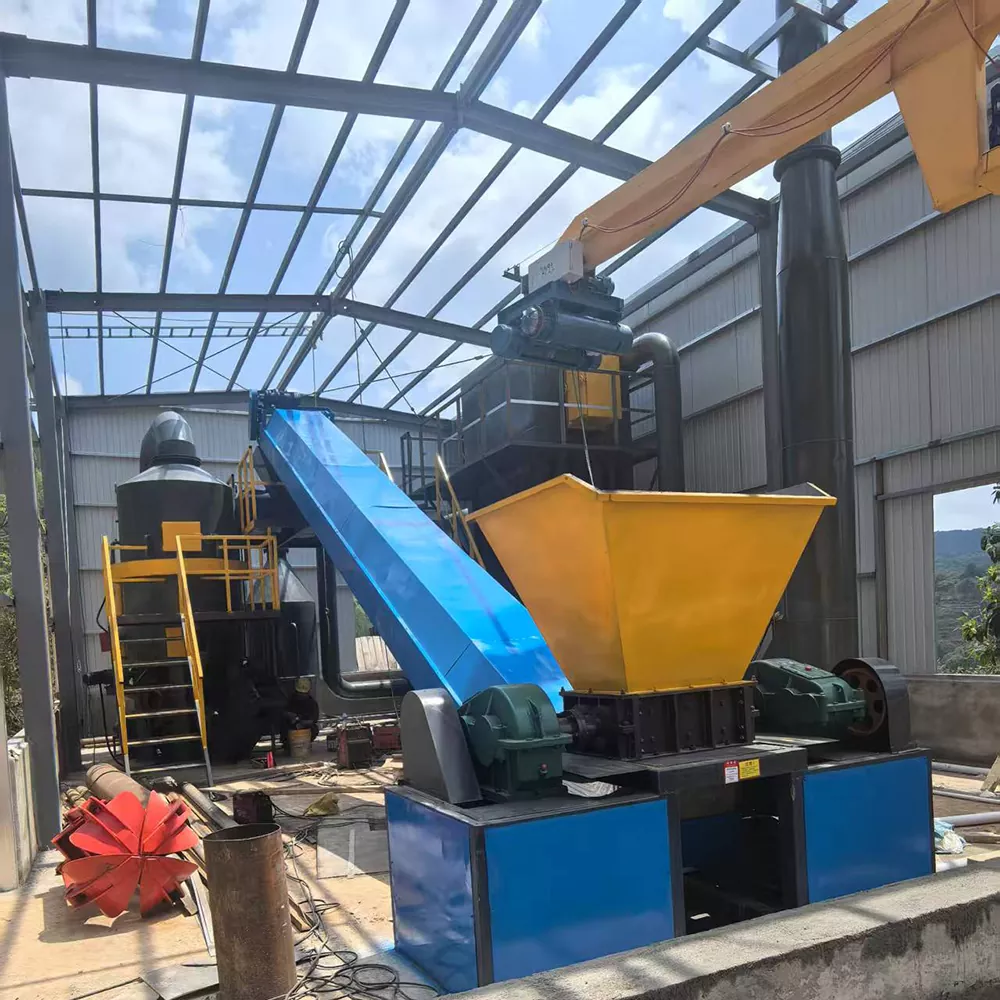

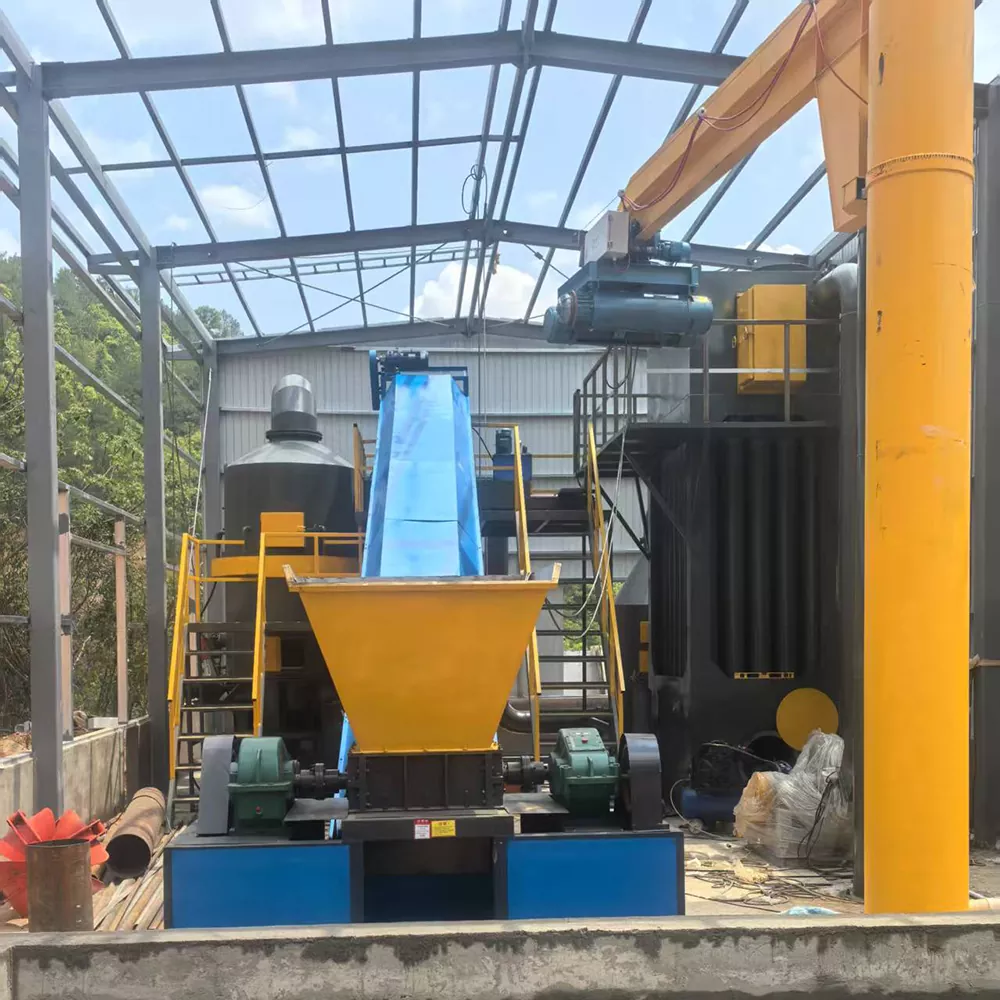

زباله سوز 10 تن

نام

پیکربندی سیستم

مشخصات فنی

مقدار

سیستم تغذیه

سیستم جرثقیل دروازه ای

قدرت تجهیزات: ≤5.5 کیلو وات؛

ظرفیت تک چنگ زدن: ≥200 کیلوگرم؛

مدل: نوع BZD، 1.5 تن;

ابعاد: طول 5 متر × ارتفاع 5 متر

1

زباله خردکن

قدرت تجهیزات: ≤60 کیلو وات؛

ابعاد کلی: 3000 × 1400 × 2300 میلی متر;

ظرفیت خرد کردن: ≥2000 کیلوگرم در ساعت.

عملکرد: مواد فلزی مخلوط شده در زباله های شهری را قبل از خرد کردن جدا می کند. مجهز به راه پله ایمنی و نرده محافظ

1

سیستم تسمه نقاله

قدرت تجهیزات: ≤11 کیلو وات؛

شامل: نوار نقاله اسکراپر فولاد ضد زنگ، نوار نقاله ضایعات خرد شده، نوار نقاله مواد کم حجم، نوار نقاله مواد با اندازه بزرگ

3

سیستم غربالگری ترومل تعلیق مغناطیسی بدون محور

قدرت تجهیزات: ≤11 کیلو وات؛

ابعاد کلی: 1000 × 3000 میلی متر;

مجهز به راه پله ایمنی و نرده محافظ

1

مکانیزم تغذیه هیدرولیک

قدرت تجهیزات: ≤5.5 کیلو وات؛

ظرفیت تغذیه: 1000 کیلوگرم در ساعت;

عملکرد: زباله های خرد شده را برای خشک کردن و سوزاندن به داخل محفظه واکنش با دمای بالا کوره می راند.

1

سیستم سوزاننده دوار متقابل استاتیک-دینامیک

محفظه واکنش هسته تعلیق مغناطیسی

مواد صفحه بیرونی: فولاد کربنی Q235B با ضخامت ≥10 میلی متر؛

ساختار نسوز (از داخل به خارج): آجرهای نسوز، آجرهای عایق، و پتو الیاف سیلیکات آلومینیومی.

مقاومت در برابر دمای بالا: ≥1600℃؛

دمای سطح خارجی بدنه کوره: ≤40℃؛

فناوری هسته: فن آوری احتراق پیوسته الکترومغناطیسی تعلیق مغناطیسی.

مجهز به راه پله ایمنی و نرده محافظ

1

رنده چرخشی معلق عمودی

قدرت عملیاتی: ≤4 کیلو وات؛

قطر محفظه داخلی: ≤1300 میلی متر؛

مواد: چدن مقاوم در برابر درجه حرارت بالا؛

عملکردها: از کک شدن زباله جلوگیری می کند، تخلیه خاکستر پایدار را تضمین می کند، سرعت هم زدن زباله را تنظیم می کند و مواد خارجی سخت را خرد می کند.

1`

اتاق گاز سازی

تعداد پورت های گازرسانی: ≥290;

فن آوری گازی سازی سیستم تعلیق مغناطیسی هسته؛

قطر درگاه گازسازی: ≥45 میلی متر؛

مواد نسوز: آجرهای نسوز تهویه شده؛

مقاومت در برابر دمای بالا: ≥1600℃

1

سیستم مکمل اکسیژن

نوع: گریز از مرکز;

قدرت: ≤3 کیلو وات

1

محفظه احتراق با دمای بالا

مواد صفحه بیرونی: فولاد کربنی Q235B ضخامت ≥8 میلی متر؛

ساختار نسوز (از داخل به خارج): آجرهای نسوز، آجرهای عایق، و پتو الیاف سیلیکات آلومینیومی.

مقاومت در برابر دمای بالا: ≥1600℃؛

دمای کوره: 850–1000 ℃؛

فناوری هسته: فناوری کنترل دما دقیق

1

زباله سوز معلق با سیستم فیلتر هوا

سیستم زباله سوز

ابعاد: 10500 میلی متر × 2500 میلی متر × 4885 میلی متر

مجهز به: راه پله ایمنی و سیستم نرده محافظ.

1

سیستم گرمایش مبدل حرارتی لوله ای

ظرفیت گرمایش: 800 متر مربع (منطقه گرمایش)

قدرت فن: ≤15 کیلو وات؛

جنس: فولاد کربن Q235، پوشش بیرونی با رنگ ضد خوردگی مقاوم در برابر درجه حرارت بالا.

ابعاد کلی: ≥1600 میلی متر × 8000 میلی متر؛

فناوری هسته: فناوری تبادل حرارت با راندمان بالا.

مجهز به سیستم راه پله ایمنی و نرده محافظ

1

سیستم خنک کننده

برج کوئنچ

قدرت پمپ آب در گردش: ≤3 کیلو وات؛

ابعاد کلی: ≥1400 میلی متر × 4000 میلی متر؛

مواد: فولاد کربن و فولاد ضد زنگ؛

فناوری هسته: فناوری خنک کننده اتمیزه

1

سیستم حذف گرد و غبار

حوله گوگرد زدایی و اسید زدایی نیمه خشک

قدرت پمپ آب در گردش: ≤11 کیلو وات؛

ابعاد کلی: ≥1600 میلی متر × 6000 میلی متر؛

مواد: فولاد کربن و فولاد ضد زنگ؛

فناوری هسته: فناوری مجرای گاز دودکش تمیز؛

مجهز به سیستم راه پله ایمنی و نرده محافظ

1

برج جذب کربن فعال

قدرت پمپ آب در گردش: ≤4 کیلو وات؛

ابعاد کلی: ≥1400 میلی متر × 4000 میلی متر؛

مواد: فولاد کربن و فولاد ضد زنگ؛

فناوری هسته: فناوری کاتالیزوری با دمای پایین؛

مجهز به سیستم راه پله ایمنی و نرده محافظ

1

رسوب دهنده الکترواستاتیک مرطوب ولتاژ بالا (WESP)

قدرت تجهیزات: ≤5.5 کیلو وات؛

ابعاد کلی: ≥1900 میلی متر × 2100 میلی متر × 7000 میلی متر؛

مواد: فولاد کربن و فولاد ضد زنگ؛

پیکربندی: منبع تغذیه ولتاژ بالا 80 کیلو ولت، کنسول کنترل دستگیره دوار.

سیستم تمیز کردن: قدرت پمپ آب در گردش ≤3 کیلو وات، عملکرد تمیز کردن خودکار.

فناوری هسته: فناوری جذب الکترواستاتیک ولتاژ بالا؛

98٪ ذرات ریز را از طریق عملیات میدان الکتریکی با ولتاژ بالا حذف می کند.

مجهز به سیستم راه پله ایمنی و نرده محافظ

1

فیلتر Baghouse / کیسه فیلتر گرد و غبار جمع کننده

قدرت تجهیزات: ≤5.5 کیلو وات؛

ابعاد کلی: 7000 میلی متر × 2450 میلی متر × 5500 میلی متر;

پیکربندی: DMC-480;

کیسه های فیلتر: Ø133 میلی متر × 2500 میلی متر، 480 قطعه؛

فناوری هسته: فناوری حذف گرد و غبار و دود؛

مجهز به سیستم راه پله ایمنی و نرده محافظ

1

کندانسور

قطر: ≤500 میلی متر؛

عملکرد: 95 درصد بخار آب را از گازهای دودکش حذف و جمع آوری می کند

1

دودکش / پشته اگزوز

جنس: فولاد کربن؛

ارتفاع از سطح زمین: 15 متر;

مجهز به دودکش اضطراری

1

بادکش القایی (فن شناسه) - پایین دست جمع کننده گرد و غبار

قدرت عملیاتی: ≤37 کیلو وات

1

بادکش القایی (فن ID) - پایین دست مبدل حرارتی

قدرت عملیاتی: ≤5.5 کیلو وات

1

سیستم تخلیه خاکستر

سیستم تخلیه خاکستر نوع بشقاب

قدرت تجهیزات: ≤5.5 کیلو وات؛

ظرفیت تخلیه خاکستر: 500 کیلوگرم در ساعت;

عملکرد: باقیمانده خاکستر را از گودال زیرزمینی به سطح زمین می برد. در طول فرآیند تخلیه خاکستر، به طور موثری از تولید خاکستر پرنده جلوگیری می کند.

1

سیستم گردش خون

پمپ آب گردشی

مشخصات فنی:

قدرت: 3 کیلو وات; نوع: پمپ خط لوله

2

پمپ آب گردشی

مشخصات فنی:

قدرت: 4 کیلو وات; نوع: پمپ خط لوله

2

پمپ آب گردشی

مشخصات فنی:

قدرت: 4 کیلو وات; نوع: پمپ خط لوله

1

سیستم کنترل الکتریکی

سیستم کنترل یکپارچه

سیستم کنترل:

از عملکردهای شروع/توقف یک دکمه، سوئیچینگ دستی/خودکار و کنترل از راه دور پشتیبانی می کند. دارای عملکرد هوشمند کاربر پسند برای استفاده ساده و راحت.

سیستم تشخیص خودکار:

مجهز به سیستم نظارت و تشخیص خودکار برای نظارت بر وضعیت عملیات و کنترل ایمنی در زمان واقعی.

3

سیستم مانیتورینگ آنلاین

سیستم تشخیص و مانیتورینگ

1

ضمیمه

شیر پروانه ای، فلنج، زانویی، اتصالات لوله، پیچ و مهره / پیچ، طناب آزبست، پنبه نسوز، خط لوله / لوله، کلید و غیره.

1
